Антенна Кассегрена

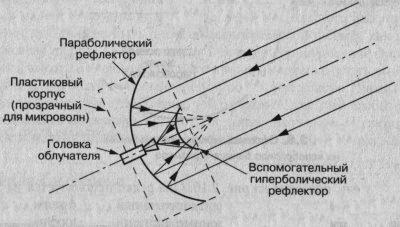

Другая возможная конфигурация антенны для непосредственного приема сигнала со спутника в бытовых условиях, называемая антенной Кассегрена, показана на рисунке:

Антенна Кассегрена
Антенна Кассегрена

Она редко используется из-за дополнительных расходов на вспомогательный гиперболический рефлектор, хотя и имеет определенные достоинства. Профиль антенны может быть уменьшен, поскольку вспомогательный рефлектор перехватывает отраженные волны до того, как они достигнут прямофокусной точки, и снова направляет их обратно к расположенной сзади головке облучателя. Главным недостатком такой конфигурации является блокировка вспомогательным рефлектором некоторой части приходящего сигнала, однако применение офсетной конструкции антенны может его устранить. Для эффективной работы антенны диаметр вспомогательного гиперболического рефлектора должен быть порядка 10 значений длины волны. Как правило, если диаметр главного рефлектора превышает 100 значений длины волны, антенна Кассегрена становится реальным конкурентом. Видел такую конструкцию на крыше сервисного центра по ремонту ноутбуков в Рязани. Для антенн меньших размеров, традиционная конструкция с расположением облучателя прямо в фокусе является более предпочтительной.
