Антенны

Антенна сосредоточивает (фокусирует) приходящие от спутника слабые микроволновые сигналы в точке, называемой фокусом, где сигналы могут быть собраны при помощи специального устройства (облучателя). При этом необходимо, чтобы антенна действовала с максимальной эффективностью и отражала нежелательные сигналы и помехи. ТВ спутники работают главным образом в S-, С-, Ku - и Ka - диапазонах частот. Диапазоны микроволновых сигналов и приблизительные диапазоны частот приведены в таблице:

Диапазоны микроволновых сигналов
Наименование диапазона	Диапазон частот,ГГц
P	0,2-1,0
L	1,0-2,0
S	2,0-3,0
C	3,0-8,0
X	8,0-10,0
Ku	10,0-15,0
Ka	17,0-22,0
K	26,0-40,0

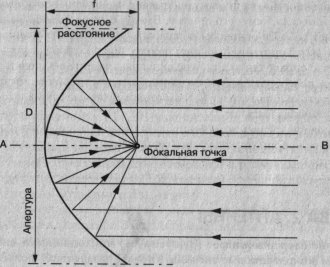

Подавляющее большинство спутниковых ТВ антенн являются параболическими рефлекторами и базируются на определенной форме, называемой параболой, которая показана в двумерном изображении ниже. Конечно, есть исключения: для приема сигналов в S-диапазоне может быть использована антенная решетка типа «волновой канал», а для приема в Ku- и Ka-диапазонах - антенны в виде плоской тарелки. Существуют и другие методы приема, использующие линзы.

Параболический рефлектор Также читайте:
