Спутниковый конвертор

Спутниковый конвертор Спутниковый конвертор - электронное устройство, которое размещается непосредственно на спутниковой антенне и выполняет функции усилителя и преобразователя частоты. Спутниковый конвертор - это одна из важнейших частей спутниковой антенны. Сокращенно его называют LNB (Low Noise Block). Наиболее часто встречаются конверторы двух основных диапазонов: С диапазон (3,5...4,2 ГГц) и Ku диапазон (10,7...12,75 ГГц). Спутниковые конверторы С диапазона принимают все сигналы «своей» полосы частот, но они не пригодны для приема сигнала в Кu диапазонах. Поэтому для разных диапазонов используют разные спутниковые конверторы. Спутник вещает сигнал на высокой частоте, примерно 10.7ГГц-12.75ГГц. Спутниковый конвертор (а именно гетеродин (гетеродин - высокочастотный генератор)) понижает эту частоту. Если бы этого не было, то происходило бы сильное затухание сигнала уже на 1-ом метре провода идущего от антенны, т.е. было бы невозможно передать сигнал к приемному устройству. После понижения частоты спутниковый конвертор усиливает полученный сигнал, а его уже можно передавать в коаксиальном кабеле. После того, как сигнал попадает в спутниковый конвертер, происходит следующее:
  • Сигнал попадает в МШУ.
    Поскольку мощность сигнала, который попадает на вход спутникового конвертера (МШУ) мала, усилитель в конвертере должен быть с низким уровнем собственных шумов. Перед преобразованием сигнала его мощность нужно усилить, что и происходит в МШУ. При выборе спутникового конвертера Коэффициент шума является одним из его важнейших характеристик.
  • Сигнал попадает в полосовой фильтр.
    Полосовой фильтр выделяет из всего частотного спектра, только полосу занимаемого спектра. Все шумы и ненужные сигналы на других частотах «отрезаются».
  • Сигнал попадает в смеситель.
    Здесь происходит преобразование частоты, а именно ее понижение (частота гетеродина вычитается из частоты принимаемого сигнала). Сигнал попадает в предварительный усилитель промежуточной частоты. Здесь сигнал усиливается. Это нужно для дальнейшей передачи сигнала к ресиверу.

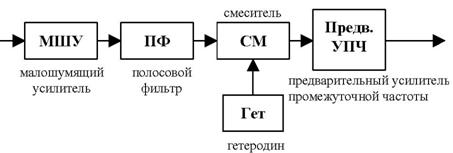

Структурная схема работы типового спутникового конвертора Структурная схема работы типового спутникового конвертора (Надо отметить, что если Вы, пожелаете закрыть верхнюю часть конвертора, то купите готовые крышки.

Спутниковые конверторы, используемые в системах НТВ ПЛЮС и Триколор ТВ имеют один гетеродин с частотой 10,75 ГГц. Диапазон входных частот такого конвертора 11,7 ГГц и 12,9 ГГц. Но, поскольку частоты выше 12,75 ГГц в диапазоне Ku не используются- реальный рабочий диапазон конвертора 11,7-12,75 ГГц. Использовать такой спутниковый конвертор для приема сигналов, частоты которых ниже 11,7ГГц – нельзя.

Цена на спутниковый конвертор


Спутниковый конвертор

280 руб.

круговой поляризации
с одним независимым
выходом
