Четвертьволновые штыри

Отрезок линии, закороченный на одном конце, длина которого точно равна четверти длины волны, имеет странное свойство представлять открытую (разомкнутую) цепь на другом конце. Происходит это из-за того, что напряжение не может существовать на короткозамкнутом конце, хотя там есть пучность тока. На расстоянии четверти длины волны имеется точка пучности напряжения и узел тока. Если штырь подсоединить через линию передачи, он будет действовать как металлический изолятор, потому что в точке подсоединения штырь не может отбирать ток. Таким образом, он может быть использован для поддержки линий передачи, и не потреблять при этом из сети ток.

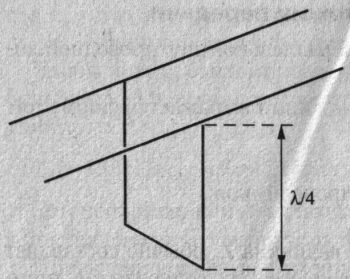

Четвертьволновый штырь

Четвертьволновые штыри могут быть эффективными изоляторами только в том случае, если частота сигнала поддерживается достаточно постоянной. Если частота меняется(гуляет), то штырь уже не является четвертьволновым, и он начнет отбирать энергию от питающей линии. Ранее говорилось, что коротко-замкнутый штырь действует на другом конце как открытая цепь. На самом деле штырь действует как высокодобротная параллельная резонансная схема, которая имеет огромное сопротивление. Поэтому практически в точке подсоединения к линии питания штырь ведет себя как открытая цепь.
