Диэлектрические антенные облучатели

В состав облучателя данного типа, например облучателя Polyrod производства фирмы Marconi, входит диэлектрическая линза, которая предназначена для использования с параболическими рефлекторами. Приведем два примера таких устройств, в которых применяются встроенные управляемые током магнитные поляризаторы. Один из облучателей предназначен для применения в прямофокусных антеннах с отношениями f/D в диапазоне 0,35-0,5, другой - для применения в антеннах со смещенным фокусом с отношениями f/D в диапазоне 0,6-0,7.

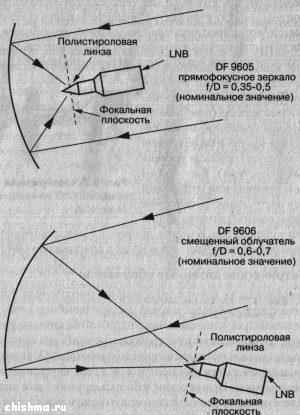

Блоки LNB с полистироловыми облучателями, модели DF9605 и DF9606 производства Marconi Electronic Devices

Оба облучателя поставляются с фланцами волноводов либо WR75, либо С120. Полистироловые облучатели имеют следующие преимущества:

облучение в плоскости E и H поляризации практически одно и то же, что обеспечивает максимальную эффективность работы антенны при любой поляризации;
уч диаграммы облучения имеет более прямоугольную форму, чем при традиционном рупорном облучателе, что приводит к более эффективному облучению рефлектора антенны;
эффективность усиления антенны (произведение коэффициента усиления на ширину полосы пропускания) фактически не зависит от частоты на всем протяжении диапазона 10,95-12,75 ГГц.

Облучатель Polyrod производства фирмы Marconi с вариантами конструкций поляризатора также поставляется в виде компактного объединенного блока в составе фиксированной системы приема сигнала с одного спутника.

Практически все современные LNB поставляется в виде компактной объединенной конструкции: облучатель + поляризатор + малошумящий блок.
