Малошумящий блок

Малошумящий блок (LNB) - это достаточно сложный комплект оборудования. Принцип его работы состоит в следующем. Короткий отрезок волновода продолжается резонансным зондом или антенной,расположенной в соединительной части LNB. В зонде приходящие микроволновые сигналы преобразуются в чрезвычайно малые (слабые) электрические сигналы, которые затем усиливаются и конвертируются (преобразовываются) вниз на частоту, более удобную для дальнейшей передачи по коаксиальному кабелю. Общий коэффициент усиления LNB обычно находится в диапазоне 50-60 дБ. Необходимо обратить внимание на то, что внутренний антенный зонд достаточно хрупкий и может быть легко поврежден, поэтому к нему не следует прикасаться или двигать.

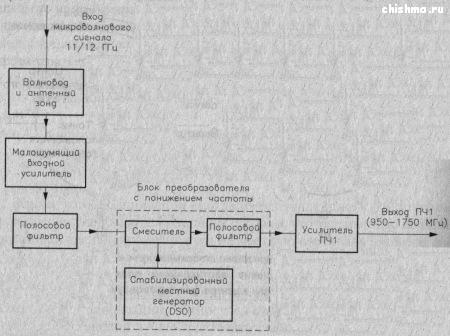

Вся сборка герметично изолирована против проникновения влаги. Если влага проникнет внутрь блока и вызовет коррозию, то за этим может последовать отказ в работе устройства. Большинство LNB бытового назначения являются монолитным изделием. Для профессиональных целей используют так называемые фланцевые конверта, состоящие из нескольких частей. Выход сигнала первой ПЧ с блока LNB в большинстве случаев осуществляется через разъем соединителя типа F. Упрощенная структурная схема LNB приведена на рисунке:

Упрощенная структурная схема LNB Также читайте:
