Отклонение главного лепестка

Перемещение в сторону облучателя в фокальной плоскости рефлектора приводит к отклонению главного лепестка диаграммы направленности на определенную величину. Однако если сдвинуть облучатель слишком далеко, то произойдет расфокусировка луча. Отклонение облучателя на θ градусов относительно оси параболоида приводит к смещению луча на величину около 0,8 θ, как показано на рисунке:

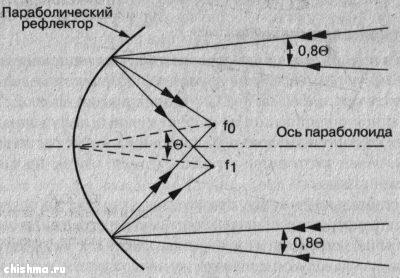

Угловое смещение луча
Угловое смещение луча, создаваемое расположением облучателя

Данный эффект может быть применен на практике, если необходимо принять сигналы от двух соседних спутников при помощи одной фиксированной тарелки или при приеме в двух диапазонах от одного и того же спутника. При условии, что угловое расстояние между спутниками не слишком велико, можно использовать два облучателя, установленные рядом друг с другом, и один параболический рефлектор. Сам процесс установки, сложен для обывателя.

Имеются различные механические, приспособления включающие допольнительные блоки LNB,которые использует этот эффектов качестве недорогого способа приема сигналов от двух относительно близко расположенных спутников (а именно меньше 8...12° друг от друга). Такое механическое приспособление называют «мультифидом».
