Скалярные кольца

В прямофокусных антеннах регулируемые скалярные кольца обычно применяются для получения оптимального облучения, как для глубоких, так и для мелких антенных зеркал. Скалярный рупорный облучатель в сущности представляет собой трубку волновода с набором окружающих ее колец, глубина которых составляет четверть длины волны. Число колец может меняться, но, как правило, колец бывает от трех до пяти. Обычно они являются регулируемыми для коррекции в широком диапазоне отношений f/D различных антенн (0,35-0,5). Чем мельче зеркало, тем ближе к раскрыву трубки волновода устанавливаются кольца. У меня есть друг автоинструктор акпп, и был у меня опыт установки такого облучателя в его доме. И друг остался доволен, и я поэкспериментировал. При приеме сигнала в С-диапазоне, особенно для глубоких зеркал, величины отношений f/D которых составляют 0,25-0,32, в большинстве случаев требуются специально изготовленные облучатели.

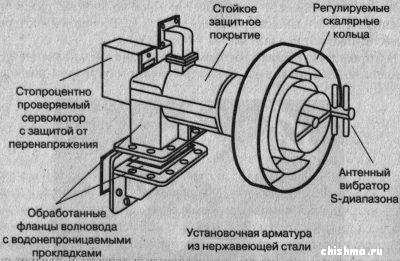

Широкополосный рупорный облучатель для S-, C- и Ku- диапазонов производства Chaparral Communications со скалярными кольцами Также читайте:
