Затухание кабеля и линейные усилители

Затухание кабеля обычно измеряется в децибелах на 100 м длины; эта величина возрастает с увеличением частоты. Соотношение частоты и затухания/100 м для кабеля общего типа СТ100 приведено на рисунке:

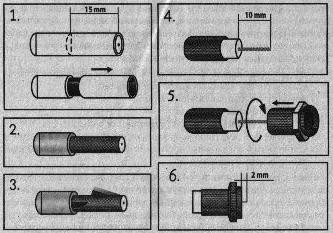

Разделка кабеля и монтаж соединителя типа F
Разделка кабеля и монтаж соединителя типа F

Чрезмерная длина кабельной трассы или неверный выбор коаксиального кабеля приведут к возникновению помех (вспышек) на экране телевизора. Эти вспышки низшего порядка имеют несколько отличное возникновение от вспышек, появляющихся в результате низкого значения отношения C/N на входе приемного распределительного устройства. Если ухудшение качества изображения вызвано большой длиной трассы кабеля, то в большинстве случаев это можно исправить путем подключения недорогого линейного усилителя. Однако если длина трассы не превышает 30 м, то обычно в этом нет необходимости. Линейный усилитель питается от напряжения питания LNB, которое поступает от приемника по коаксиальному кабелю. Максимально-допустимое значение затухания кабеля, при котором незаметно ухудшение качества изображения, находится в диапазоне 12-15 дБ. Таким образом, путем просмотра таблиц, представленных в данном разделе, можно определить, какой кабель лучше подходит для конкретной трассы.

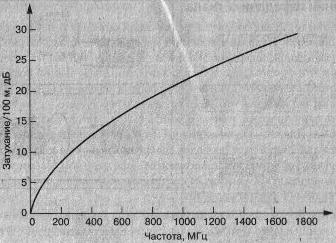

Частота и затухание/100 м для кабеля типа СТ100
Частота и затухание/100 м для кабеля типа СТ100

Для стены среднего размера при монтаже установки приема сигнала с одного спутника наиболее часто используется кабель СТ100 (H109F). Здесь учитывается максимальная длина кабельной трассы - около 45 м, — что более чем достаточно в значительном большинстве случаев, поскольку на практике длина редко превышает 20 м. Для более длинных трасс затухание кабеля можно скомпенсировать подключением недорогих линейных усилителей. Однако необходимо помнить, что их бесполезно применять для уменьшения помех, возникающих из-за слабого входного сигнала. Объясняется это тем, что шумовая составляющая, попадающая на вход кабеля, усиливается вместе с сигналом, поэтому в результате не происходит общего улучшения в отношении сигнал/шум. Единственным способом исправить данную ситуацию является увеличение размера антенны и использование блока LNB с меньшим уровнем шумов. Особенно актуально это тем, кто использует спутниковый интернет для общения через web-камеры. Подключение линейных усилителей через каждые 30 м или около того часто может быть более дешевым способом для встречающихся иногда длинных трасс, чем создание запасов из неиспользующихся высококачественных кабелей. Линейные усилители подключаются к источнику питания LNB, поэтому дополнительных проводов не требуется. Еще одним параметром, который необходимо знать техникам, устанавливающим аппаратуру, является минимальный радиус изгиба кабелей. Как правило, минимальный радиус изгиба коаксиального кабеля должен в десять раз превышать ' диаметр оболочки кабеля, иначе величина затухания может оказаться чрезмерной. Кабели обычно поставляются в оболочке черного цвета, поскольку этот цвет обеспечивает максимальную защиту от ультрафиолетового излучения.
