Блок питания

Для спутниковых приемников необходим ряд значений напряжения питания. Напряжение 24...33 Вольт обычно требуется для подачи смещения на варикапы диодов в модуле ВЧ-тюнера/демодулятора. Стабилизированное напряжение 12 Вольт нужно для питания аналоговых схем обработки видео- и звуковых сигналов. Стабилизированное напряжение 5 Вольт и 3,3 Вольт требуется для цифровых схем, центрального микропроцессора, ИК датчика дистанционного управления приемником и индикатора.

Принцип работы импульсного блока питания

Для питания необходимых электрических узлов и блоков в современных приемниках используется компактный импульсный блок питания (ИБП). В блоках питания этого типа нет крупногабаритных понижающих трансформаторов и радиаторов на сильно греющихся деталях: транзисторах, диодах и стабилизаторах. В обычных блоках высоковольтное напряжение сети с частотой 50 Гц понижалась трансформатором, а затем выпрямлялось и стабилизировалось. Во время этого процесса и так выделяется много тепла, поэтому ресиверы нельзя ставить на теплый пол или рядом с батареями.

Принцип, положенный в основу работы ИБП, заключается в преобразовании сетевого переменного напряжения 50 Гц в переменное высокочастотное напряжение прямоугольной формы, которое трансформируется до требуемых значений, затем выпрямляется и фильтруется. Частота преобразователя выбирается в пределах 20... 100 КГц, поэтому размеры импульсного трансформатора достаточно компактны.

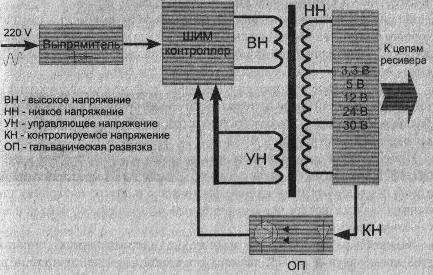

Импульсный блок питания, используемый в приемниках DRE/DRS Также читайте:
