Общая шумовая температура приемной системы

Для наземной приемной станции общая шумовая температура приемной системы TSYS складывается из шумовой температуры всех входящих в приемную систему составных частей и включает шумы, внесенные блоком LNB, компонентами волновода, и эквивалентные, или приведенные, шумы антенны.

Главные составляющие, воздействующие на шумовую температуру приемной системы, показаны на рисунке:

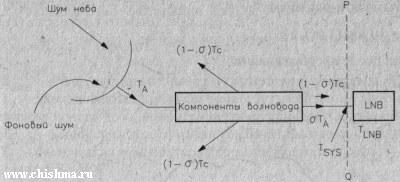

Составляющие, которые определяют шумовую температуру приемной системы

Плоскость PQ указывает точку, по отношению к которой приводятся общие шумы приемной системы. Обычно считается, что это точка, расположенная сразу перед входом блока LNB или точка соединительною фланца между компонентами волновода и блока LNB. Эквивалентная шумовая температура антенны ТА получается из всех внесенных шумов, попадающих на антенну, но уменьшенных частичной проницаемостью (σ ) облучателя.
