Уровень ЭИИМ и диаметр антенны

Используя приведенные выше выражения, можно составить таблицу, показывающую взаимоотношение между уровнем ЭИИМ и рекомендуемой минимальной величиной диаметра антенны для диапазона значений отношения C/N.
Уровень ЭИИМ и диаметр антенны для
различных значений отношения C/N
Уровень
ЭИИМ, дБВт
Диаметр тарелки, м
C/N = 8 дБC/N = 11 дБC/N = 14 дБC/N = 17 дБ
30 5,13 7,25 10,24 14,46
31 4,57 6,46 9,13 12,89
32 4,08 5,76 8,13 11,49
33 3,63 5,13 7,25 10,24
34 3,24 4,57 6,46 9,13
35 2,89 4,08 5,76 8,13
36 2,57 3,63 5,13 7,25
37 2,29 3,24 4,57 6,46
38 2,04 2,89 4,08 5,76
39 1,82 2,57 3,63 5,13
40 1,62 2,29 3,24 4,57
41 1,45 2,04 2,89 4,08
42 1,29 1,82 2,57 3,63
43 1,15 1,62 2,29 3,24
44 1,02 1,45 2,04 2,89
45 0,91 1,29 1,82 2,57
46 0,81 1,15 1,62 2,29
47 0,72 1,02 1,45 2,04
48 0,65 0,91 1,29 1,82
49 0,58 0,81 1,15 1,62
50 0,51 0,72 1,02 1,45
51 0,46 0,65 0,91 1,29
52 0,41 0,58 0,81 1,15
53 0,36 0,51 0,72 1,02
54 0,32 0,46 0,65 0,91
55 0,29 0,41 0,58 0,81
56 0,26 0,36 0,51 0,72
57 0,23 0,32 0,46 0,65
58 0,2 0,29 0,41 0,58
59 0,18 0,26 0,36 0,51
60 0,16 0,23 0,32 0,46
61 0,14 0,2 0,29 0,41

В таблице представлен вариант, созданный с помощью компьютера. Выбранные значения отношения C/N составлены из значений величины порога приемника для наихудшего случая 8 дБ и последующих приращений этой величины на 3 дБ, дающих в результате 11 дБ, 14 дБ и 17 дБ. Другие пользователи, такие как SMATV, нуждались бы в более высоких цифрах. Как и в случаях со всеми таблицами и графиками такого типа, необходимо делать определенные допущения, так что точность приведенной информации не может быть принята буквально. Тем не менее, они все же дают общие указания о размерах антенны, необходимых для того, чтобы принимать сигналы любых существующих и будущих служб спутниковой связи. Ведь покупка тарелки, не покупка кофеварки Gaggia, тут нужен точный расчет. По таблице и графику

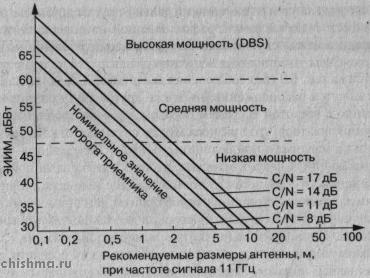

Уровень ЭИИМ и диаметр антенны для различных значений отношения C/N
Уровень ЭИИМ и диаметр антенны для
различных значений отношения C/N

можно определить, что размер антенны возрастает с увеличением значения C/N, но уменьшается с увеличением уровня ЭИИМ.

При составлении таблицы сделаны следующие предположения (для наихудшего случая):
  • потери при распространении сигнала в свободном пространстве составляют 205,7 дБ;
  • выбранное значение частоты - 11 ГГц, по направлению к низшему пределу распределения частот Европейской фиксированной спутниковой службы;
  • общая шумовая температура предположительно составляет 240 К, это несколько выше, чем в большинстве приемных систем;
  • эффективность антенны принимается равной 60%, коэффициент, который легко получить в настоящее время;
  • наконец, полоса частот сигнала принимается равной 27 МГц.
