Антенные подвески типа «горизонт-горизонт»

Термин «горизонт-горизонт», или H-H, используется для того, чтобы отличать данные подвески от полярных, действующих при помощи обычных приводов с ограничением передвижения. В основном такие подвески применяются для небольших антенн размером до 1 м, но некоторые модели приспособлены для антенн размером 2,5 м. Одноосные антенные подвески H-H являются полярными подвесками, но существуют также двухосные варианты подвесок, которые фактически являются моторизованными подвесками AZ/EL. Одноосные подвески H-H управляются непосредственно при помощи двигателя и редуктора и способны перекрывать азимут в 180°, откуда и происходит их название. Вариант типичной одноосной подвески представлен на рисунке:

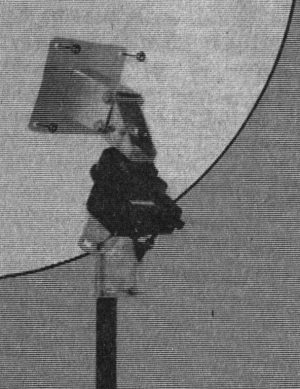

Типичная одноосная антенная подвеска H-H производства
Qakwood International Corporation
Полярное возвышение устанавливается от угла места тарелки, а высшая точка угла наклона - от верхнего наклона кронштейна. Хотя многие механические регулировки выполняются в соответствии с указаниями изготовителя, две вышеуказанные регулировки полярной подвески все же необходимо выполнить. Число импульсов, поступающих от позиционного датчика, меняется примерно от 3 импульсов до 4,5 импульсов на градус в зависимости от конкретной модели. Позиционные датчики могут быть герконовыми, оптическими и резистивными. Чтобы предотвратить повреждения рефлектора антенны, предусмотрено переключение пределов регулирования. Диапазон установок полярного возвышения антенных подвесок типа H-H составляет обычно 0-60° или 20-70°, а диапазон значений высшей точки наклона - 0-40°.
