ВЧ - тюнер/демодулятор

Спутниковый тюнер/демодулятор обычно изготавливается в виде единого блока. Группа конвертированных с понижением частот поступает от LNB через коаксиальный кабель на вход блока тюнера. Данное подсоединение осуществляется через разъем соединителя типа «F», который устанавливается непосредственно на корпусе самого блока.

Принятый сигнал поступает на селектор. Селектор выделяет из принятого сигнала полосу частот, указанную микропроцессором путем подачи команды на ГУН. На режим работы селектора также действуют команды блока АРУ, который в свою очередь контролируется блоком цифрового демодулятора. Работой узлов всех узлов управляет специализированный микропроцессор.

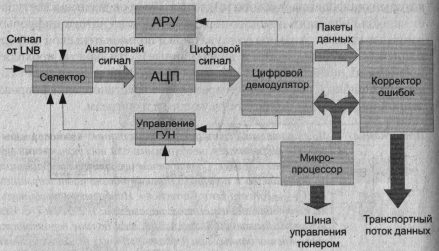

Структурная схема ВЧ-тюнера/демодулятора

Выделенный селектором аналоговый сигнал поступает на АЦП, который оцифровывает принятый сигнал. Цифровой сигнал поступает на вход цифрового демодулятора, в котором из потока цифровых данных выделяются пакеты со служебной и пользовательской информацией (служебные, аудио и видео данные). Эти пакеты проходят проверку на целостность в блоке коррекции ошибок. Если пакет содержит ошибки и поврежден, то происходит восстановление поврежденной информации по соответствующим алгоритмам.

Примечание.
На вещательной станции в пакеты данных вводится избыточная информация, необходимая для восстановления поврежденных данных. Соотношение избыточной информации по отношению к полезным данным обозначают термином «FEC» - «Forward Error Corrections». Наиболее употребительны следующие значения этого параметра: 1/2,3/4 и 7/8. Чем меньше избыточной информации, тем больше вероятность повреждения данных при неблагоприятных условиях приема.

После этого вся обработанная информация может быть выдана по запросу микропроцессора спутникового приемника для дальнейшей обработки в других узлах приемника.

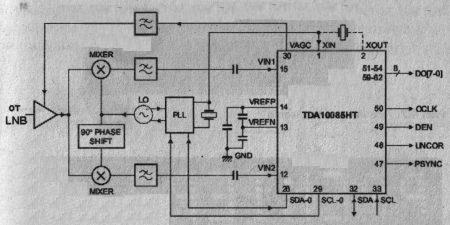

Блок-схема микросхемы TDA 10085

Практически все современные ВЧ-тюнеры/демодуляторы представляют собой одну-две микросхемы приемников спутникового сигнала, внутри которых расположены все выше перечисленные узлы. Примером такой микросхемы может служить TDA10085, содержащая в себе все необходимые компоненты и узлы для построения законченного изделия.

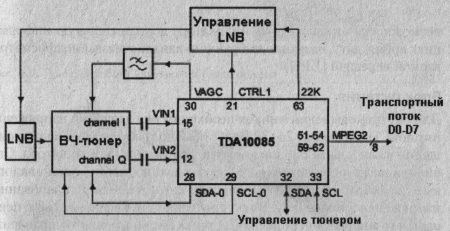

Пример использования микросхемы TDA 10085

На вход микросхемы подается сигнал, принятый и обработанный ВЧ-тюнером. По команде центрального микропроцессора эта микросхема формирует сигналы, необходимые для управления режимами работы LNB. На выход микросхемы получаем транспортный поток данных, которые поступают для дальнейшей обработки в центральный микропроцессор.
